Descrizione prodotto

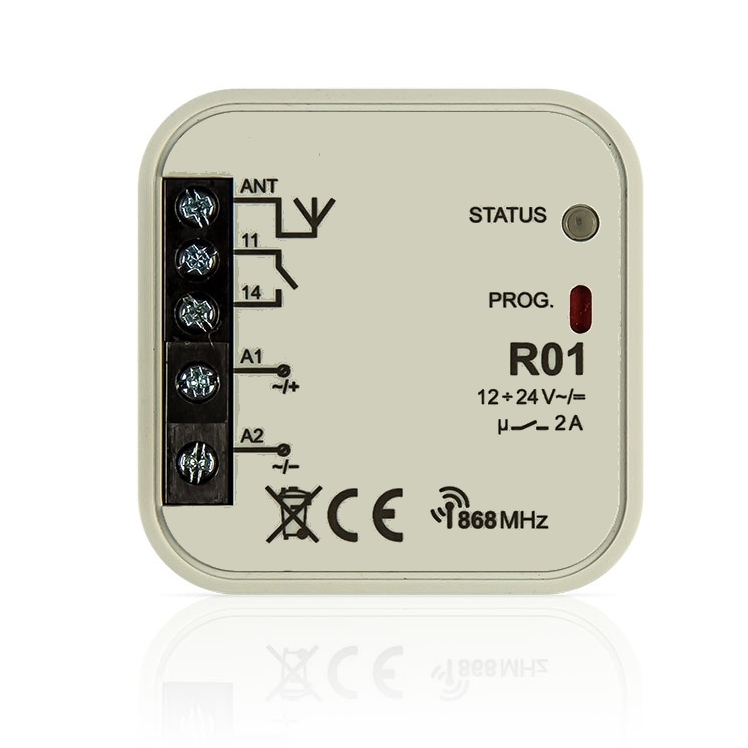

Modulo ricevitore 1 uscita

Il modulo R01 può essere utilizzatoin abbinamento al modulo F4IN per azionare porte garage, cancelli, e dispositivi similari.

ATTENZIONE. Le operazioni inerenti a: installazione, collegamento e regolazione vanno affidate agli elettricisti qualificati che hanno preso visione delle istruzioni d’uso e delle funzioni dell’apparecchio. Lo smontaggio dell’involucro comporta la perdita della garanzia e il rischio di scosse elettriche. Prima di procedere all’installazione, occorre accertarsi che i cavi di collegamento siano privi di tensione.

Dati tecnici:

• Morsetti di alimentazione (A1, A2)
• Tensione di alimentazione 12 – 24 V AC / DC
• Consumo 0,2W (modalità stand-by)
• Frequenza radio 869,2 MHz FM
• Segnalazione del funzionamento Led rosso STATUS
• Morsetto per antenna supplementare ANT
• Morsetti di uscita del relè 11, 14
• Parametri dei contatti del relè 1 N.O. 2A / 250V AC 3500 VA
• Sezione dei cavi collegabili 0,2 – 2,5 mm2
• Temperatura di esercizio -10 °C +55 °C
• Grado di protezione dell’involucro IP20 (PN-EN60529)
• Classe di protezione III
• di sovratensione II
• Grado di inquinamento 2
• Tensione di impulso 1 kV (PN-EN 61000-4-5)
• Dimensioni 47,5 x 47,5 x 20 mm
• Conformità alle norme PN-EN60669- PN-EN60950 – PN-EN6091000
